introduzione

Dobbiamo costruire un ordigno per far esplodere la scuola. E' doveroso, per ogni bomba che si rispetti, che ci sia un display che segni il conto alla rovescia.

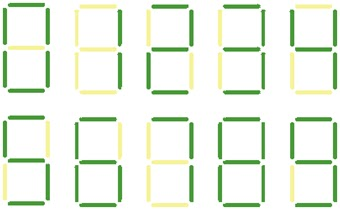

Sul display a 7 segmenti facciamo comparire i numeri a distanza di un secondo. Dobbiamo costruirli uno per uno con i vari segmenti.
Arduino

algoritmo

attrezzaggio

slot 1

_segmentoA

slot 2

_segmentoB

slot 3

_segmentoC

slot 4

_segmentoD

slot 5

_segmentoE

slot 6

_segmentoF

slot 7

_segmentoG

variabili

ciclo

numero 9

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero 8

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero 7

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

SPEGNI (0 Volt) spegni

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

SPEGNI (0 Volt) spegni

_segmentoG componente

attendi 1000 millisecondi

numero 6

ACCENDI (5 Volt) accendi

_segmentoA componente

SPEGNI (0 Volt) spegni

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero 5

ACCENDI (5 Volt) accendi

_segmentoA componente

SPEGNI (0 Volt) spegni

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero 4

SPEGNI (0 Volt) spegni

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

SPEGNI (0 Volt) spegni

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero 3

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero 2

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

SPEGNI (0 Volt) spegni

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero 1

SPEGNI (0 Volt) spegni

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

SPEGNI (0 Volt) spegni

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

SPEGNI (0 Volt) spegni

_segmentoG componente

attendi 1000 millisecondi

numero 0

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

SPEGNI (0 Volt) spegni

_segmentoG componente

attendi 1000 millisecondi
