conto_alla_rovescia

introduzione

Dobbiamo costruire un ordigno per far esplodere la scuola. E' doveroso, per ogni bomba che si rispetti, che ci sia un display che segni il conto alla rovescia.

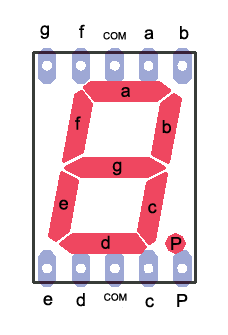

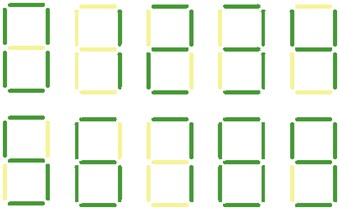

Sul display a 7 segmenti facciamo comparire i numeri a distanza di un secondo. Dobbiamo costruirli uno per uno con i vari segmenti.
Arduino

algoritmo

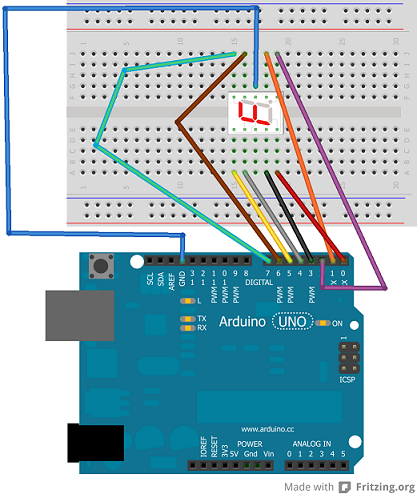

attrezzaggio

pin1

_segmentoA

pin2

_segmentoB

pin3˜

_segmentoC

pin4

_segmentoD

pin5˜

_segmentoE

pin6˜

_segmentoF

pin7

_segmentoG

ciclo

numero_9

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero_8

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero_7

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

SPEGNI (0 Volt) spegni

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

SPEGNI (0 Volt) spegni

_segmentoG componente

attendi 1000 millisecondi

numero_6

ACCENDI (5 Volt) accendi

_segmentoA componente

SPEGNI (0 Volt) spegni

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero_5

ACCENDI (5 Volt) accendi

_segmentoA componente

SPEGNI (0 Volt) spegni

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero_4

SPEGNI (0 Volt) spegni

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

SPEGNI (0 Volt) spegni

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero_3

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero_2

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

SPEGNI (0 Volt) spegni

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

ACCENDI (5 Volt) accendi

_segmentoG componente

attendi 1000 millisecondi

numero_1

SPEGNI (0 Volt) spegni

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

SPEGNI (0 Volt) spegni

_segmentoD componente

SPEGNI (0 Volt) spegni

_segmentoE componente

SPEGNI (0 Volt) spegni

_segmentoF componente

SPEGNI (0 Volt) spegni

_segmentoG componente

attendi 1000 millisecondi

numero_0

ACCENDI (5 Volt) accendi

_segmentoA componente

ACCENDI (5 Volt) accendi

_segmentoB componente

ACCENDI (5 Volt) accendi

_segmentoC componente

ACCENDI (5 Volt) accendi

_segmentoD componente

ACCENDI (5 Volt) accendi

_segmentoE componente

ACCENDI (5 Volt) accendi

_segmentoF componente

SPEGNI (0 Volt) spegni

_segmentoG componente

attendi 1000 millisecondi

programma

apri il programma

Arduino

inizia il laboratorio

codice Arduino

//codice Arduino

//conto_alla_rovescia

//******* dichiarazioni ********
const int pin_segmentoA=1;//pin del led 7
const int pin_segmentoB=2;//pin del led 7
const int pin_segmentoC=3;//pin del led 7
const int pin_segmentoD=4;//pin del led 7
const int pin_segmentoE=5;//pin del led 7
const int pin_segmentoF=6;//pin del led 7
const int pin_segmentoG=7;//pin del led 7

//********** setup **********
   void setup(){
pinMode(pin_segmentoA,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_segmentoB,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_segmentoC,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_segmentoD,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_segmentoE,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_segmentoF,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_segmentoG,OUTPUT);//imposta il pin del Led come uscita
}

//********** ciclo **********
 void loop() {

//****************numero_9****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_8****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_7****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_6****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_5****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_4****************
digitalWrite(pin_segmentoA,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_3****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_2****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_1****************
digitalWrite(pin_segmentoA,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

//****************numero_0****************
digitalWrite(pin_segmentoA,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoB,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoC,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoD,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoE,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoF,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_segmentoG,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(1000);//attendi 1000 millisecondi

}

//
//codice Arduino creato con "Arduinomio" di xuino(C)
//www.mastrohora.it

copia/incolla in Arduino
