esempio_led2

introduzione

Già dopo aver imparato due sole funzioni, accendi/spegni e attendi, infiniti sono i giochi di luce possibili. Qui ne proponiamo alcuni da realizzare come esercizio. Alla fantasia dell'alunno l'invito a crearne di altri!

led che lampeggiano
led che lampeggiano velocemente
led che lampeggiano lentamente
luci che si inseguono
luci che rimbalzano
led che lanciano l'SOS in codice Morse ( ... _ _ _ ... )

L’llusione del movimento può infatti essere ottenuto mediante l’effetto stroboscobico (definito da Wertheimer all’inizio del ’900): se spengo ed accendo delle “lucine” né troppo velocemente, né troppo lentamente, l’osservatore percepirà il fenomeno come movimento e non come accensione ritardata delle luci.

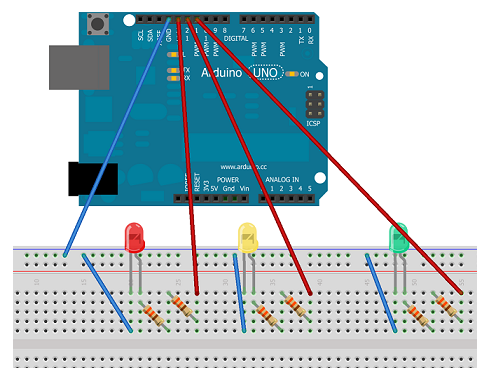

Arduino

algoritmo

attrezzaggio

pin10˜

_ledgiallo3

pin11˜

_ledgiallo2

pin13

_ledgiallo1

ciclo

nota: luci_che_si_inseguono

ACCENDI (5 Volt) accendi

_ledgiallo1 componente

attendi 100 millisecondi

SPEGNI (0 Volt) spegni

_ledgiallo1 componente

ACCENDI (5 Volt) accendi

_ledgiallo2 componente

attendi 100 millisecondi

SPEGNI (0 Volt) spegni

_ledgiallo2 componente

ACCENDI (5 Volt) accendi

_ledgiallo3 componente

attendi 100 millisecondi

SPEGNI (0 Volt) spegni

_ledgiallo3 componente

nota: ...

programma

apri il programma

Arduino

inizia il laboratorio

codice Arduino

//codice Arduino

//esempio_led2

//******* dichiarazioni ********
const int pin_ledgiallo3=10;//pin del led giallo
const int pin_ledgiallo2=11;//pin del led giallo
const int pin_ledgiallo1=13;//pin del led giallo

//********** setup **********
   void setup(){
pinMode(pin_ledgiallo3,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_ledgiallo2,OUTPUT);//imposta il pin del Led come uscita
pinMode(pin_ledgiallo1,OUTPUT);//imposta il pin del Led come uscita
}

//********** ciclo **********
 void loop() {
// luci_che_si_inseguono
digitalWrite(pin_ledgiallo1,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(100);//attendi 100 millisecondi
digitalWrite(pin_ledgiallo1,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_ledgiallo2,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(100);//attendi 100 millisecondi
digitalWrite(pin_ledgiallo2,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
digitalWrite(pin_ledgiallo3,HIGH); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
delay(100);//attendi 100 millisecondi
digitalWrite(pin_ledgiallo3,LOW); // accendi/spegni (HIGH/LOW è il voltaggio 5V/0V)
// ...

}

//
//codice Arduino creato con "Arduinomio" di xuino(C)
//www.mastrohora.it

copia/incolla in Arduino
